S系列齒輪減速機S系列減速機安裝尺寸圖
S系列減速機概述：
1、S系列減速機具有很高的科技含量，有斜齒輪與蝸輪蝸桿結合一體傳動，提高該機力矩與效率。該系列產品規格齊全，轉速范圍廣，通用性好，適應各種安裝方式，性能安全可靠壽命長，實施了國際標準要求。
2、機體表面凹凸具有散熱作用，吸振強，低溫升，低噪音。
3、該機密封性能好，對工作環境適應性強。
4、上�？汽渹鲃釉摍C傳動精度高，特別適應在有頻繁啟動的場合工作，可連接各類減速器及配置各類型電機驅動，可安裝在90度傳動操作位置。
5、該減速機關鍵零部件采用了高耐磨材料，并經過特種熱處理，具有加工精度高，傳動平穩、體積小承載能力大、壽命長等特點。
6、該減速機可配置各種類電機，形成了機電一體化，完全保證了產品使用質量特征，了解減速機原理對使用維護減速機起著關鍵作用。
性能特點：
1、斜齒輪和蝸輪組合，結構緊湊，減速比大。
2、安裝方式：底腳安裝、空心軸安裝、法蘭安裝、扭力臂安裝、小法蘭安裝。
3、輸入方式：電機直聯、電機皮帶聯接或輸入軸、聯接法蘭輸入。
4、平均效率：減速比7.5-69.39是77% ；70.43-288是62% ；S/R組合式是57%。
5、和R系列組合能得到更大的速比。

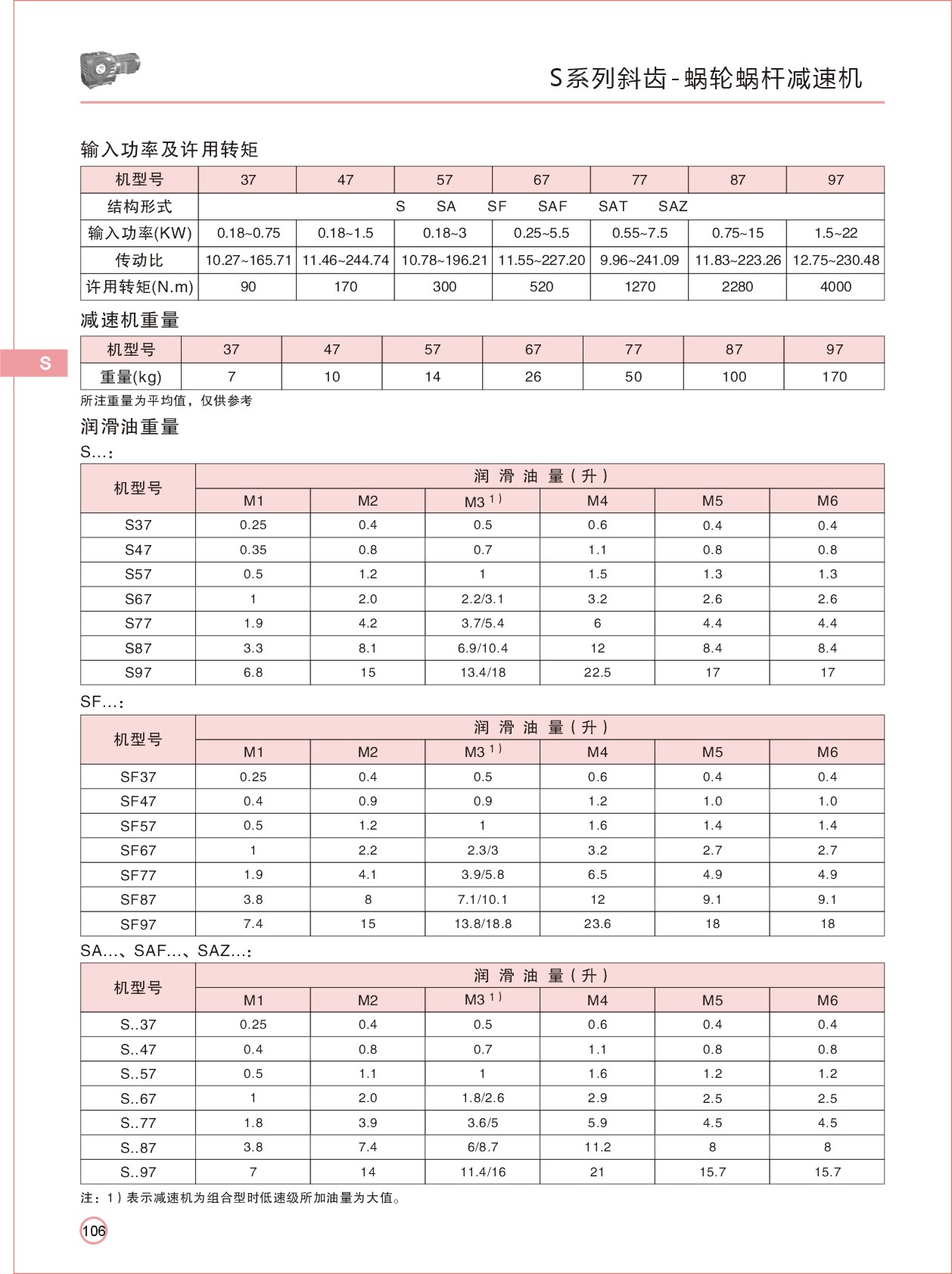

技術參數：
速比范圍：基本型9.96～244.74，S系列/R系列組合型可達到8608
扭矩范圍：43～4200 Nm
功率范圍：0.18～22 kW
結構形式：
S-軸伸式聯接 SA-軸裝式聯接
SF-軸伸式、法蘭安裝 SAF-軸裝式、法蘭安裝
S-表示軸輸入
S..R..兩機型的組合可形成大的傳動比，也可以與同系列的R系列減速機組合。
常用電機參數：
電機F級絕緣，IP54防護、380伏、50赫茲三相異步電動機，適合在周圍環境溫度-10℃一+40℃，海拔高度1000m條件下運行。
